Hafenanlage


   Slideshow


Beschreibung :

Die Hafenanlage besteht aus mehreren einzelnen Modulen, die flexibel zusammengestellt werden kann.
Die Entwicklung der Abmessungen, die möglichen Varianten und die Diskussion darüber, ob eine zentrale Stromversorgung oder jedes Modul für sich selbst mit Strom versorgt werden soll, dauerte einige Zeit. Dabei floss auch die Kompatibilität mit bereits vorhandenen Modulen ein.

Im Mai 2019 haben wir die Längen leicht modifiziert, damit die Pollerabstände immer auf 240mm aufgehen. Dadurch haben sich folgende Masse geändert
800mm  auf 780mm
1000mm auf 1020mm
1200mm auf 1260mm

Für die Bohrlöcher der Poller darauf achten, welche Einsätze man verbaut.
M8 Einschraubgewinde benötigen ein 12mm Loch,
M8 Einschlagmuttern benötigen nur ein 9mm Loch.

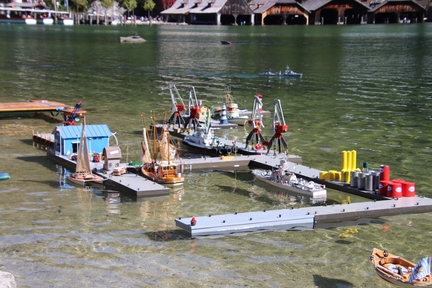

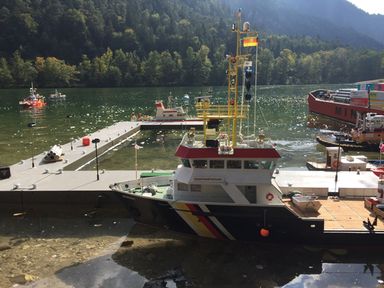

Viele unserer Mitglieder bauen einzelne oder mehrere Module. Das Ergebnis sind einfache, leere Module, die zum Abstellen von Ladung dienen, das Haus des Hafenmeisters, Kräne, eine Tankstelle, ein Kiosk und eine Fischfabrik. Der Phantasie sind hier keine Grenzen gesetzt.
Bilder werden immer wieder ergänzt

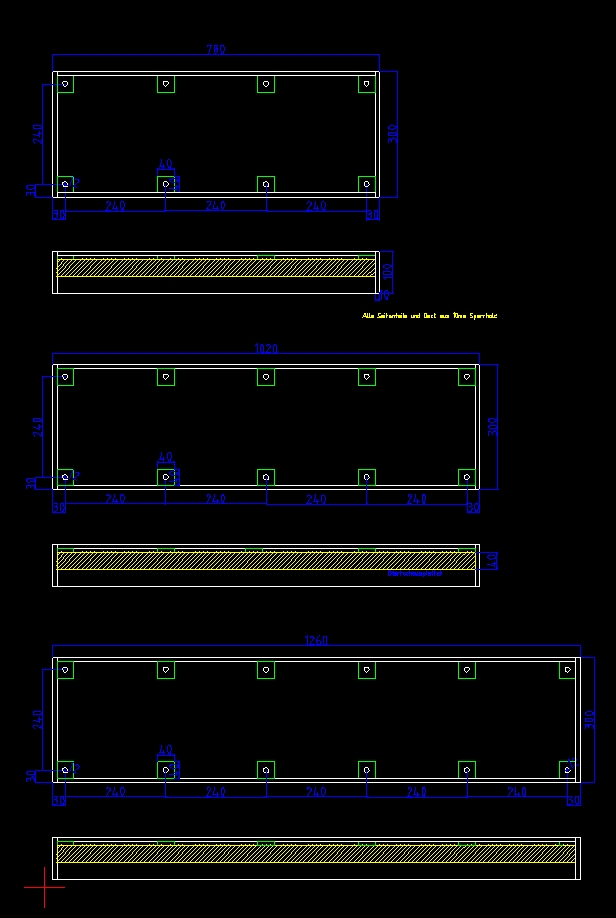

Konstruktionsstand Mai 2019
  technische Zeichnung  DXF
technische Zeichnung  PDF

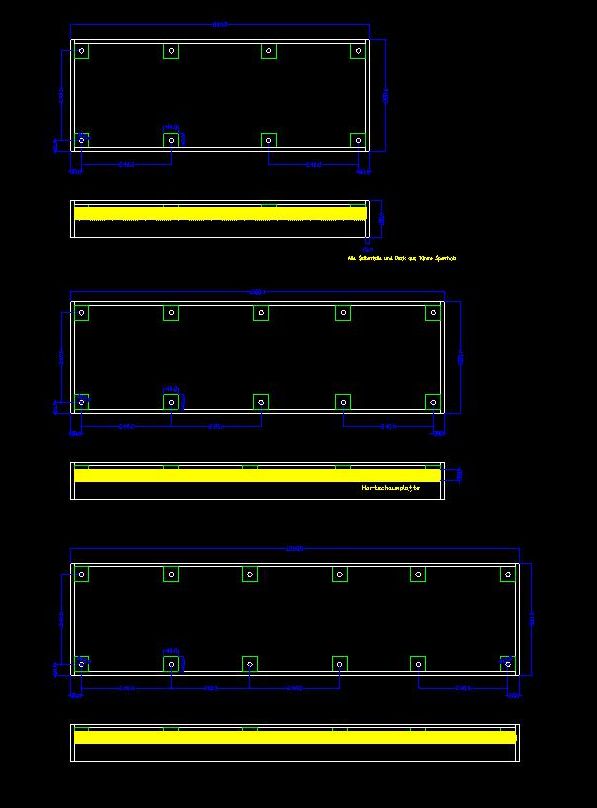

Konstruktionsstand Juni 2017
technische Zeichnung  DWG
technische Zeichnung  PDF


verwendete Farben
Deck Steingrau       RAL 7030
Seitenwand Braungrau    RAL 7013

Quelle : Stahlgruber, Hersteller : www.cartechnic.de



Technische Daten:
Schiffstyp: Hafenanlage
Maßstab: diverse
Länge: 78 cm / 80 cm / 100 cm / 102 cm/ 120 cm / 126 cm
Breite: 30 cm
Verdrängung:






  Über den Bau des Modells ist ein Bericht in der

01/2020 erschienen
